Ультразвуковое сварочное оборудование. Ультразвуковое оборудование для сварки пластмасс

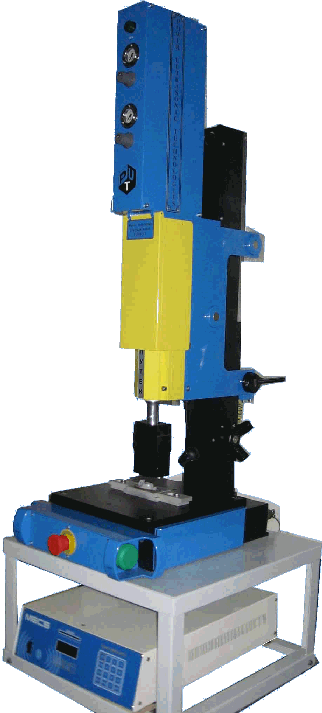

Пресс УЗПК-12

позволяет без дополнительной оснастки сваривать детали пластмасс периметром до 400 мм. Конфигурация свариваемых деталей определяет тип и размеры соответствующего инструмента - волновода (сонотрода) и сварочной опоры для фиксации детали на сварочном столе.
Установка позволяет также выполнять другие технологические операции - закладывание металлических деталей в пластмассовую основу, клепку и резку полимерных материалов.
Главное отличие новой модели — возможность изменения параметров сварки (время/энергия, давление сварки) на протяжении сварочного импульса.

Необходимость в этом может возникнуть при выборе технологических режимов в зависимости от материалов, которые соединяются и конструкции изделия. Имеет конструктивные усовершенствования для облегчения работы оператора-сварщика:

• установлено локальное освещение рабочей зоны сварки
• упрощена процедура настройки и перенастройки режимов работы пресса
• сведено к минимуму количество ручек регулирования и кнопок управления
• значительно уменьшена ширина корпуса активатора пресса.

Модуль для сварки
УЗПК-12 А (активатор)

Активатор УЗПК-12 А – автономная часть пресса УЗПК-12. Это самостоятельный модуль для сварки полимеров, который может быть встроен в автоматическую линию, агрегат, и тому подобное. Активатор имеет фланец для крепления и ориентирования (юстирования) в плоскости крепления.

Ультразвуковые прессы типа USP

К классу USP принадлежат прессы легкого (USP-400), среднего (USP-750, USP-2000*) и тяжелого типа (USP-3000).

Отличительная  особенность группы прессов USP:

• 5 режимов ультразвуковой сварки
• Модульная структура
• Программируемый интерфейс
• Высокая жесткость конструкции
• Выбор дополнительных аксессуаров

Ручной инструмент для сварки HandyStar

HandyStar - универсальный инструмент для ультразвуковой сварки, прихватки, клепки пластмасс, а также интенсификации процесса полимеризации термореактивных клеев при креплении разнообразных деталей к несущим конструкциям. Сварочный аппарат адаптируется к технологиям Заказчика

Примеры рабочей поверхности инструментов-волноводов:

Установка для сварки непрерывным швом МШК-05

Установка МШК-05 предназначена для сварки термопластичных тканей (искусственных кож), полиэтилентерефталатных, полиамидных, полипропиленовых, поликарбонатных пленок непрерывным швом произвольной конфигурации.
Акустическая установка для сварки непрерывным швом МШК-05 качественно и надежно "сшивает" термопластичные пленки, листы, а также ткани и бумагу, которые содержат полимеры. Для соединения полимеров не нужны дополнительные материалы: клей, нити. Такое оборудование широко используется для производства спецодежды, изделий медицинского назначения, изготовления покрытий больших размеров из листовых и пленочных материалов.

Сварочный модуль настольного типа для сварки тубов

Сварочный модуль настольного типа предназначен для сварки тубов зубных паст, кремов и т.д.

Производительность сварки:
0,3 - 1,2 сек (зависит от ширины шва 35мм - 70 мм) без учета без учета позиционирования свариваемой детали.

Ультразвуковой ручной сварочный инструмент ( УЗ-степлер)

Ультразвуковой степлер предназначен для точечной сварки синтетических (термопластичных ) лент, пленок, листов.
Принцип работы ультразвукового степлера аналогичен работе обычного канцелярского степлера. Отличие состоит – в отсутствии расходного материала – скрепки. Ультразвуковой степлер может найти применение, например, при упаковке продуктов в разъемную блистерную упаковку, для установки «контрольной пломбы» - сварного шва.

SUP-модуль

SUP-модуль - готовая к использованию ультразвуковая сварочная система, которая может быть легко встроена в частично и полностью автоматизированные упаковочные линии для упаковки пакетов, например типа (doy-pack).
